2 匹配网络和参数优化

　　(1)计算微带T1、T2的参数

　　用微波EDA工具软件ADS2002计算微带T1、T2的参数。执行命令ADS2002→Tools→LineCalc,选定微带类型、衬底参数 (substrate parameters)和工作频率,在电参数(Elactrical)下填写图3中的阻抗和电长度,执行合成(Synthesize),从物理参数 (Physical)下得到微带的宽度W和长度L。对图3中的T1、T2的计算结果如下:

　　T1 W=2.08512mm, L=12.7006mm;
　　T2 W=1.04589mm, L=5.85184mm。

　　(2)计算单端口S参数

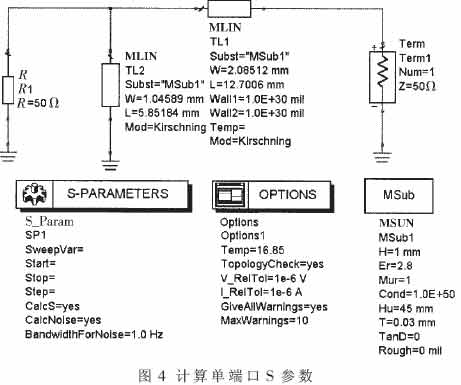

　　根据图4所示原理图,将微带设置为(1)中得到的参数,微带类型、衬底参数和工作频率与(1)保持一致,计算得到单端口S参数为S(1,1)=0.756/62.140。

　　(3)确定电感匹配网络

　　尝试不同的电感匹配网络,根据匹配结果确定匹配网络如图5所示。

　　(4)优化匹配参数

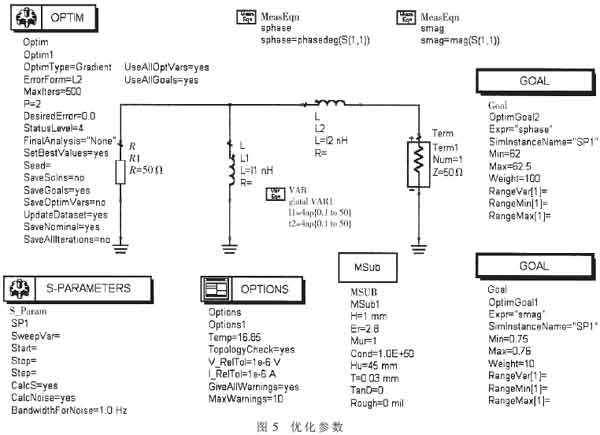

　　原理电路如图5所示, 将S(1,1)=0.756/62.140作为优化目标,优化理想电感L1、L2的参数。优化计算36步后得到结果。此时S参数为S(1,1)=0.758/62.042,得到的理想电感参数为:L1=4.986nH,L2=5.302nH。

　　3 实测结果

　　本设计得到的天线与其它两种天线分别和SuperStar OEM接收机连接工作,得到跟踪相同GPS卫星时的载波噪声比如表1所示。从表1中可见,本设计得到的天线与地面应用中常用的SM25天线性能相近,好于已有的工程星GPS接收机天线。

　　参考文献

　　1 潘科炎. GPS在航天器导航和姿态确定领域的应用前景.航天工业总公司五零二研究所, 1996.10
　　2 Elliott D.Kaplan著,邱致和,王万义译.GPS原理与应用. 北京:电子工业出版社,2002.08
　　3 AM50-0002 Datasheet. http://www.macom.com/data/datasheet/AM50-0002_V5.pdf.
