基于MAX2742型电路的GPS接收机设计
|
|
文章来源: 《国外电子元器件》
文章作者: 李今明
发布时间: 2006-04-06
字体:
[大
中
小]
|
|
|
MAX2742工作于18.414MHz晶振或TXCO，可通过IFSEL引脚（引脚10）来选择差分或单端IF输出（1.023MHz）。总的信号变换增益为120dB，噪声系数4.5dB，IF信号以18.414MHz的参考时钟频率进行采样。
MAX2742采用48引脚TQFP封装，尺寸仅为9mm×9mm，可工作于－40℃－＋85℃范围。
3 MAX2742工作原理
3.1 高性能内置LNA

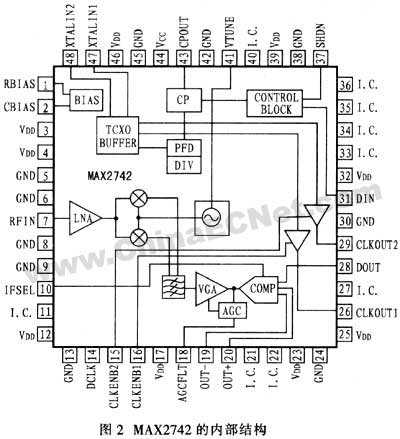

图2示出MAX2742的内部结构。MAX2742采用高性能的内置LNA实现二级滤波，极大地降低了干扰信号对接收机性能的两种负面影响：第一，如果带外滤波不充分，干扰信号可能会引起低噪声放大器或降频变换器非线性工作，这会造成不真实输出或加大接收器的噪声系数；第二，如果解调器的干扰信号过大，则接收器处理的信号不真实，不能输出定位信息。
